US 2004216437 A1, 04.11.2004. DE 19958280 A1, 13.06.2001. US 3431711 A, 11.03.1969. EA 4464 В1, 29.04.2004. US 6244613 B1, 12.06.2001. US 3659405 A, 02.05.1972. US 6152240 A, 28.11.2000. US 6282875 B1, 04.09.2001. SU 1701101 A3, 23.12.1991. US 2974737 A, 14.03.1961.

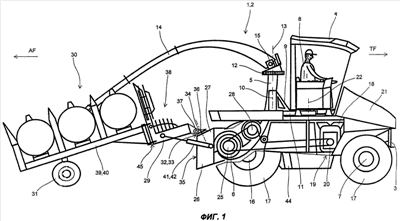

Сельскохозяйственное транспортное средство (2) содержит приемный корпус (26) и поворачиваемый из рабочего положения в транспортное положение уборочный навесной аппарат (30). Уборочный навесной аппарат состоит из основной секции (38) и боковых секций (39, 40), прикрепленных к ней с возможностью поворота. Приемный корпус и уборочный навесной аппарат соединены друг с другом адаптерным устройством (33). Адаптерное устройство выполнено таким образом, что при повороте уборочного навесного аппарата из положения рабочего режима эксплуатации в положение транспортного режима эксплуатации оно сохраняет соединение уборочного навесного аппарата с приемным корпусом. Транспортное средство в транспортном режиме эксплуатации тянет уборочный навесной аппарат с помощью адаптерного устройства в направлении транспортного движения. Два опорных колеса (31) связаны с уборочным навесным аппаратом. Каждое из указанных колес расположено на одной из боковых секций таким образом, что при повороте уборочного навесного аппарата из положения рабочего режима в положение транспортного режима эксплуатации эти опорные колеса поддерживают уборочный навесной аппарат. Упрощается поворот навесного аппарата из рабочего положения в транспортное. 17 з.п. ф-лы, 2 ил.
