ПЕТРОВ Г.Д. Картофелеуборочные машины. - М.: Машиностроение, с.244-245, 247. RU 2051556 C1, 10.01.1966. SU 1746924 A1, 15.07.1992. SU 1253464 A1, 30.08.1986. SU 1794356 A1, 15.02.1993.
Имя заявителя:
Бурков Лев Николаевич (RU)
Изобретатели:
Бурков Лев Николаевич (RU)
Патентообладатели:
Бурков Лев Николаевич (RU)
Реферат

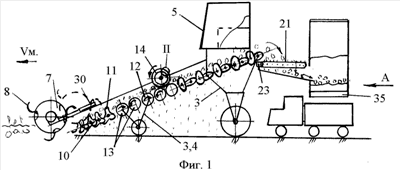

Способ включает скашивание ботвы за полторы недели до уборки, после чего самоходным корнеклубнеуборочным комбайном осуществляют уборку корнеклубнеплодов. При работе комбайна используют транспортные средства отдельно для корнеклубнеплодов и отходов. При выкапывании урожая ротор выкапывает корнеклубненосный пласт с возможностью его бросания на транспортирующе-сепарирующий рабочий орган, который отделяет почву, ботву, разрушает почвенные комки и передает массу на сортировку, с которой заполняют бункеры-накопители. Устройство содержит двигательную установку, кабину управления, систему рабочих органов: подкапывающий ротор в виде барабана с лапообразными копачами, установленными в несколько параллельных рядов. По окружности ротора копачи расставлены со смещением одного относительно соседнего. Транспортирующе-сепарирующий орган состоит в первой трети из пайлерного транспортера в виде трехлепестковых пайлеров, установленных на валу по винтовой линии. Вторую треть этого транспортера составляют вальцы с прорезиненной поверхностью с параллельными выступами на поверхности каждого второго. Каждая пара вальцов установлена с возможностью вращения навстречу друг другу и с зазором относительно последующей пары. Последняя треть указанного транспортирующе-сепарирующего органа выполнена в виде нескольких параллельных рядов двухсторонних пайлеров, установленных на валах по винтовой линии. Над двумя последними вальцами установлен комкоразрушитель в виде плоских круглых роликов с резиновыми кольцами сверху, которые одеты шарнирно на общий полый вал. Сортировка выполнена в виде сетчатого транспортера, имеющего возможность поперечного движения с помощью гидродвигателя и самоочищения при помощи нескольких рядов штырей. Привод выкапывающего роторного барабана выполнен от гидродвигателя, с возможностью перемещения барабана по боковым направляющим из рабочего положения в транспортное и обратно. Бункеры для сбора урожая и отходов выполнены одинаковой высоты. Разгрузочный люк каждого бункера отнесен соответственно влево и вправо с возможностью подъезжать автомобилю или тракторному прицепу и одновременной погрузки. Заслонки выполнены вертикально. Привод выполнен из гидродвигателей и шестеренчато-реечной передачи с исполнительными механизмами. Дно каждого бункера наклонено к горизонту в противоположные стороны. В середине дна каждого бункера с внешней стороны установлен вибратор. Повышается производительность, уменьшаются повреждения корнеклубнеплодов. 2 н.п. ф-лы, 7 ил.
