Государственное научное учреждение Всероссийский научно-исследовательский институт механизации сельского хозяйства (ГНУ ВИМ Россельхозакадемии) (RU), Общество с ограниченной ответственностью "Технический центр Лаишево" (RU)
Государственное научное учреждение Всероссийский научно-исследовательский институт механизации сельского хозяйства (ГНУ ВИМ Россельхозакадемии) (RU) Общество с ограниченной ответственностью "Технический центр Лаишево" (RU)
Реферат

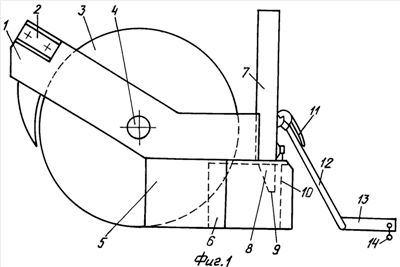

Изобретение может быть использовано в сеялках для посева сельскохозяйственных культур. Сошник содержит корпус 1 с узлом 2 крепления его к поводку, плоский диск 3, анкер-ложеобразователь с наружной 5 и внутренней 6 боковинами, семятуконаправитель 7, распределитель 8, направляющие элементы, козырек-отражатель 10 и загортач. Распределитель 8 выполнен в виде раструба с плавным расширением по ширине и сужением по высоте, с образованием у основания высевной щели 9. Семятуконаправитель 7 с распределителем 8 прикреплены к корпусу 1 на расстоянии не менее 30 мм от задней кромки диска 3. Наружная боковина 5, касающаяся передней кромкой поверхности диска 3 на уровне, близком к его вертикальной оси, установлена под углом не более 25 градусов к продольно-вертикальной плоскости. Внутренняя боковина 6, размещенная между наружной боковиной 5, семятуконаправителем 7 и диском 3, прикреплена к корпусу 1 под углом, меньшим угла наклона диска 3 к направлению движения плоской передней частью. Средняя часть внутренней боковины 6 выполнена с плавным переходом на вогнуто-выпуклую поверхность для огибания семятуконаправителя 7 с распределителем 8 по передней стенке и сбоку, а в задней части - с выходом на след диска 3 или в сторону от него до 40 мм, на уровень задней кромки наружной боковины 5. При этом нижняя кромка внутренней боковины 6 снабжена съемной односторонней плоскорежущей бритвой. Загортач выполнен в виде многозвенника, состоящего из подпружиненного коромысла 12, прикрепленного шарнирно к задней части сошника. К концам коромысла 12 шарнирно присоединены установленные вертикально две пластины 13 под углом к направлению движения не более угла трения почвы о рабочую поверхность с промежутком между их концами близким к расстоянию между задними кромками наружной 5 и внутренней 6 боковин. Изобретение позволит обеспечить расширение полосы высева семян, повысить качество высева при нормальной и повышенной влажности почвы и равномерность заделки семян почвой. 1 з.п. ф-лы, 2 ил.
