УНИВЕРСАЛЬНАЯ РУЧНАЯ МИНИ - СЕЯЛКА

Номер публикации патента: 2176865

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000107598/13		Получить полное описание патента

Реферат

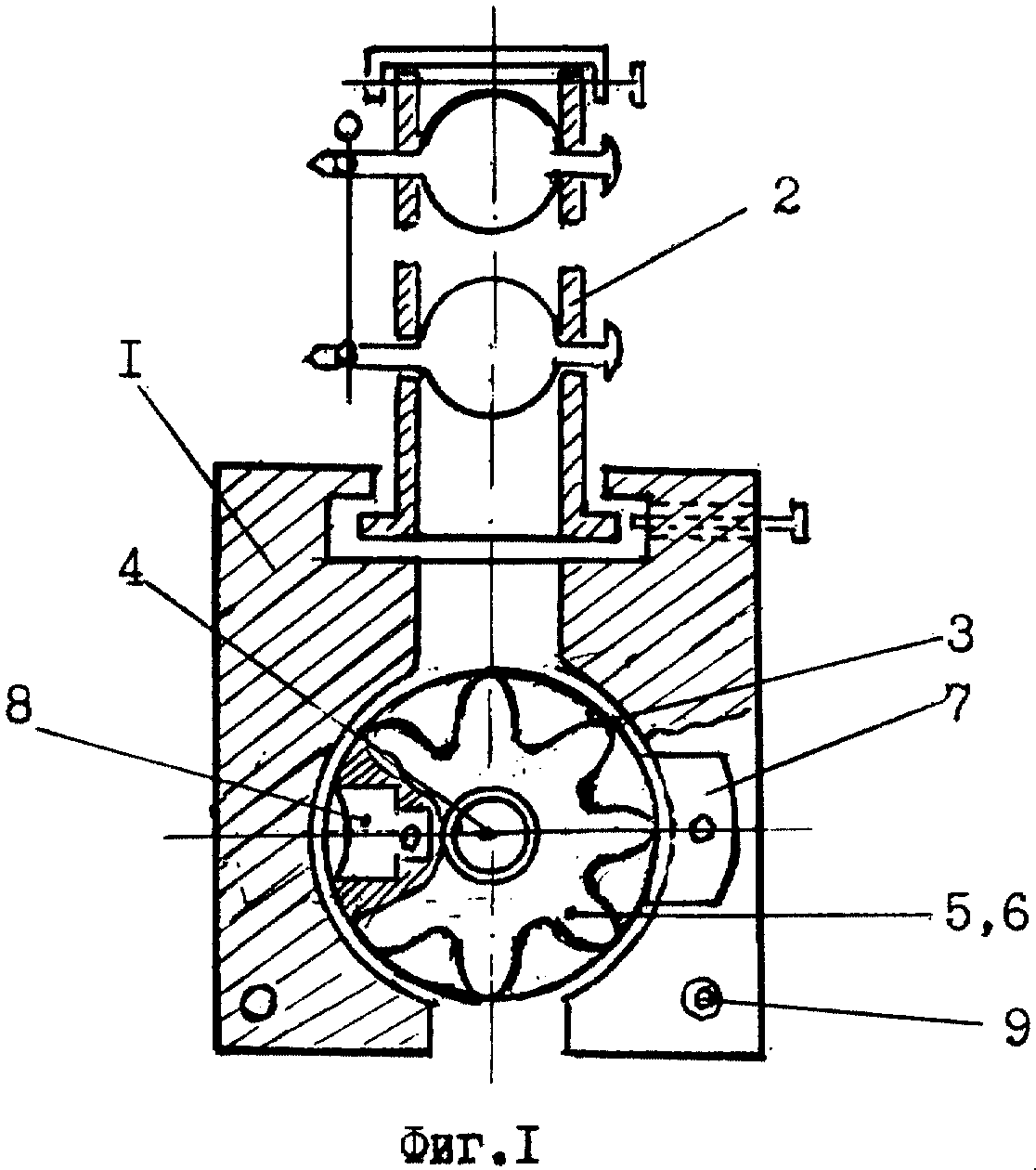

Изобретение относится к сельскохозяйственному машиностроению, в частности к ручным сеялкам для посева семян овощных культур в парниках и теплицах, а также на полях небольшими делянками в процессах селекции, сортоиспытания и первичного семеноводства. Универсальная ручная мини-сеялка состоит из корпуса, в котором установлены бункер-рукоятка и цилиндрический высевающий диск со съемными вкладышами. На оси высевающего диска жестко закреплены приводные звездочки по обе стороны от него. Ось закреплена с возможностью вращения в раме, которая жестко крепится к корпусу сеялки. Устройство для разметки гряд имеет корпус в виде корытца без дна, задняя стенка которого загнута вверх. На задней стенке устройства закреплены в поводке каточек и почвоочиститель, выполненный в виде упругой пластинки, с возможностью регулировки их положения относительно друг друга. Поводок снабжен шкалой глубины заделки семян и закреплен на задней стенке с возможностью изменения его длины. Боковые стенки устройства переходят в следоуказатель с отверстиями и шкалой интервалов. Спереди устройства размещен носик с закрытым дном. Носик жестко крепится к боковым стенкам. На его переднем ребре нанесена шкала заглубления семян. На корпусе крепится маркер междурядий. Для сброса со стенок бороздок грунта служат почвозацепы, закрепленные на стенках корпуса устройства. Использование изобретения позволит повысить надежность и точность высева семян в рядках и междурядьях. 6 з.п. ф-лы, 2 ил.
