SU 222781 А, 22.07.1968. RU 2012527 C1, 15.05.1994. SU 195238 A, 12.04.1967. CN 2198749 Y, 31.05.1995. CA 22606200, 28.12.1999.
Имя заявителя:
Государственное научное учреждение Всероссийский научно-исследовательский институт механизации агрохимического и материально-технического обеспечения сельского хозяйства (RU)
Изобретатели:
Рычков Виктор Анатольевич (RU) Катаев Анатолий Андреевич (RU) Кулагин Василий Михайлович (RU)
Патентообладатели:
Государственное научное учреждение Всероссийский научно-исследовательский институт механизации агрохимического и материально-технического обеспечения сельского хозяйства (RU)
Реферат

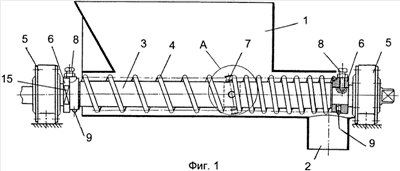

Изобретение относится к средствам дозирования сыпучих материалов непрерывного действия и направлено на повышение надежности и расширение интервала регулировки производительностью подаваемого сыпучего материала. Этот технический результат обеспечивается за счет того, что питатель-дозатор сыпучих материалов включает сужающийся книзу приемный бункер с выгрузным патрубком, размещенный на днище бункера вал с транспортирующей спиралью и привод. Транспортирующая спираль выполнена в виде цилиндрической пружины сжатия и связана с валом посредством двух втулок, каждая из которых снабжена стопорным элементом-фиксатором. Питатель содержит механизм изменения шага витков спирали, который размещен на приводном валу и делит спираль на транспортирующую и дозирующую части. Механизм изменения шага витков спирали выполнен в виде двуплечего рычага и размещен в продольном сквозном пазу вала посредством оси с возможностью ограниченного поворота в плоскости паза. При этом плечи рычага по концам снабжены роликами с кольцевой радиусной канавкой, взаимодействующими с витком спирали. Свободный конец вала со стороны, противоположной приводу, выполнен в виде цапфы с профильной поверхностью для вращения вала при регулировочных изменениях шага витков транспортирующей и дозирующей частей спирали. 1 з.п. ф-лы, 3 ил.
