Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ярославская государственная сельскохозяйственная академия" (RU)
Изобретатели:
Николаев Владимир Анатольевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ярославская государственная сельскохозяйственная академия" (RU)
Реферат

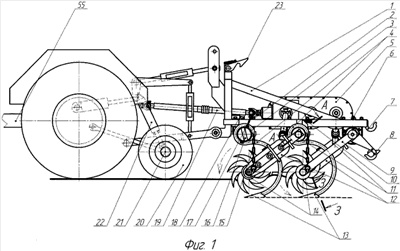

Агрегат содержит трактор и почвообрабатывающую машину. Машина включает раму, два ротора, два ряда лап, опорные колеса. Роторы имеют режущие элементы и привод от ВОМ трактора. Лапы смонтированы на полых пружинных стойках. Роторы с режущими элементами расположены над лапами. Оси вращения роторов расположены позади носков лап и установлены так, что имеется возможность их ограниченного подъема путем поворота относительно рамы для обхода препятствий. Поворот роторов вниз ограничен цепями. Режущие элементы установлены в держателях, приваренных внутри полых валов, и зафиксированы в прорезях валов поворотом против направления вращения роторов. Режущие элементы роторов развернуты по единой спирали так, что участки спирали на втором роторе являются продолжением участков спирали первого ротора. Профиль передних граней режущих элементов развернут по спирали Архимеда по формуле р=(180-220). Трансмиссия почвообрабатывающей машины имеет такое передаточное отношение, которое обеспечивает окружную скорость активных рабочих органов, минимально необходимую для взрыхления почвы. Первичный вал-шестерня редуктора установлен с возможностью быстрой замены без слива смазки. Лапы имеют отгибы, придающие им пространственную жесткость. Крепление лап выполнено с возможностью быстрой замены. В пружинных стойках выполнены прорези, постепенно утопая в которых пружинные фиксаторы компенсируют износ посадочных поверхностей. Пружинные стойки закреплены на полых траверсах. Петли стоек охватывают траверсы с небольшим зазором, позволяющим лапам совершать в процессе работы сложные колебания, а при встрече с препятствием приподниматься, частично навиваясь на траверсы. Первая траверса присоединена к раме шарнирно и для защиты пассивных рабочих органов от камней к ней присоединен рычаг, воздействующий на срезной штифт и одновременно на кран, открывающий поток сжатого воздуха в камеру пневмоусилителя муфты сцепления. Опорные колеса машины установлены на оси с возможностью подъема и опускания посредством гидроцилиндров. Способ включает одновременное воздействие на почву режущих элементов ротора и лап. При воздействии на почву ротором каждым режущим элементом снимают почвенную стружку и частично перемещают почву в процессе обработки в сторону канавки, образованной от прохода предыдущего режущего элемента. Разрыхление почвы осуществляют лапами, описывающими в пространстве сложную траекторию за счет сложения поступательного движения агрегата и продольных и поперечных колебаний и стремящимися занять наиболее энергетически выгодное положение в каждый момент времени за счет изменения толщины слоя почвы над лапами в результате работы роторов. Такие конструкция и технология позволят снизить затраты энергии на обработку почвы и уменьшить трудоемкость замены режущих элементов активных и пассивных рабочих органов. 2 н. и 3 з.п. ф-лы, 18 ил.
