US 6415873 B1, 09.07.2002. SU 1386067 A1, 07.04.1988. US 4299292 A, 10.11.1981. US 4425971 А, 17.01.1984. US 4518046 А, 21.05.1985. US 5232054 А, 03.08.1993.
Имя заявителя:
Государственное научное учреждение "Всероссийский научно-исследовательский институт гидротехники и мелиорации имени А.Н. Костякова" Российской академии сельскохозяйственных наук (RU)
Изобретатели:
Кизяев Борис Михайлович (RU) Шуравилин Анатолий Васильевич (RU) Бородычев Виктор Владимирович (RU) Салдаев Александр Макарович (RU) Скориков Василий Терентьевич (RU)
Патентообладатели:
Государственное научное учреждение "Всероссийский научно-исследовательский институт гидротехники и мелиорации имени А.Н. Костякова" Российской академии сельскохозяйственных наук (RU)
Реферат

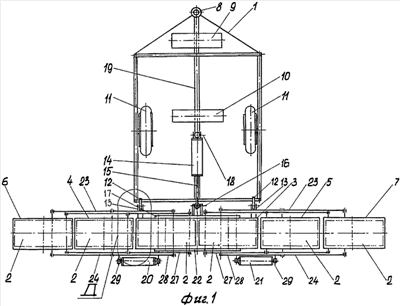

Изобретение относится к сельскохозяйственному машиностроению, в частности к широкозахватным секционным почвообрабатывающим машинам, приводимым в рабочее и транспортное положения. Орудие включает снабженную прицепной серьгой и кронштейнами для укладки в транспортном положении средних и крайних рам в передней части и опорными колесами в задней части сницу, секции рабочих органов, центральную, две средние и две крайние рамы, шарнирно соединенные между собой, с центральной рамой, со сницей и управляемые гидроцилиндрами через жестко закрепленные на рамах и снице кронштейны. Каждая пара из крайней и средней рам с центральной рамой соединена шарнирно посредством двух параллельно установленных четырехзвенных шарнирных механизмов. Первый кривошип упомянутого механизма образован кронштейном центральной рамы, верхним и нижними шатунами, соединенными с кронштейнами средней и крайней рам. Нижний шатун штоком и основанием гидроцилиндра дополнительно связан с кронштейном центральной рамы. Каждая секция рабочих органов имеет вал с комплектом рабочих элементов, подшипниковые опоры на концах вала смонтированы с возможностью демонтажа на продольных плитах, взаимно сопряженных парой поперечных брусьев. В середине каждого поперечного бруса секции вварена втулка, которая посредством оси смонтирована во втулке на поперечном брусе либо центральной рамы, либо средней рамы, либо крайней рамы. Сопряжение соосных втулок на поперечных брусьях секции рабочих органов и любой рамы посредством осей образуют маятниковый подвес, угловые качания которого ограничены ограничителем поворота секции рабочих органов. Каждая рама образована парой поперечных брусьев, концы которых сопряжены продольными плитами, имеющими в верхней части U-образные вырезы для сопряжения в рабочем положении с нижними шатунами четырехзвенных шарнирных механизмов. Повышается эксплуатационная надежность и расширяется объем выполняемых технологических операций. 2 з.п. ф-лы, 14 ил.
