RU 2126199 C1, 20.02.1999. US 4881603 A, 21.11.1989. SU 1618305 A2, 07.01.1991. SU 913962 A, 23.03.1982.
Имя заявителя:
Красовских Виталий Степанович (RU)
Изобретатели:
Красовских Виталий Степанович (RU) Бережнов Николай Николаевич (RU) Красовских Евгений Витальевич (RU)
Патентообладатели:
Красовских Виталий Степанович (RU)
Реферат

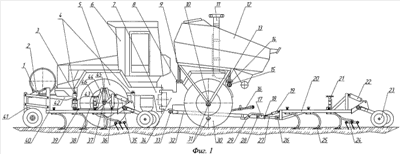

Посевной комбайн состоит из колесного трактора 6 со спаренными передними и задними колесами, секционного почвообрабатывающего посевного орудия с центральной секцией 20, установленной за трактором 6, бункера для семян и удобрений 12, установленного над его задним мостом. Бункер 12 выполнен в виде двух отдельных емкостей, расположенных симметрично относительно центральной продольной оси трактора 6, и с помощью стоек, шарнирно крепящихся к внешним консолям на ступицах задних дополнительных колес 30, с возможностью поворота вокруг их оси. Комбайн содержит дополнительные посевные секции, установленные впереди центральной 20 и смонтированные шарнирно на передней полураме 7 трактора зеркально симметрично, относительно его центральной продольной оси. Дополнительное колесо 30 каждой задней колесной пары крепится шарнирно к оси основного колеса. Каждая из емкостей бункера 12 имеет собственную раму, опирающуюся на дополнительные шарнирные опоры, расположенные на остове трактора с возможностью поворота вокруг оси. Передний конец балки прицепа 32 орудия крепится к шарниру 33, расположенному под рамой трактора. Шарнир 33 имеет три степени свободы вращения. Задний конец балки прицепа закреплен шарнирно на дышле прицепа 27 через шарнирное звено и имеет две степени свободы вращения. Оба конца прицепа ограничены от возможных линейных перемещений в различных плоскостях. Изобретение обеспечивает повышение производительности. 2 з.п. ф-лы, 8 ил.
