Открытое акционерное общество Инженерно-технический центр "Вега" (RU)
Изобретатели:
Беляев Виктор Леонидович (RU) Бойко Валерий Александрович (RU) Прохоров Иван Иванович (RU)
Патентообладатели:
Открытое акционерное общество Инженерно-технический центр "Вега" (RU)
Реферат

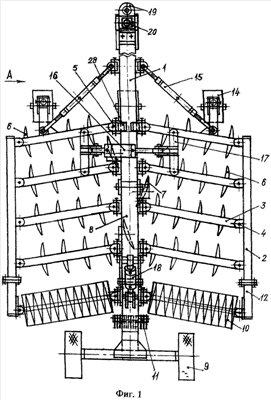

Устройство содержит приспособленную для присоединения к тяговому средству раму с продольными и поперечными брусьями. На брусьях фронтально по всей ширине захвата закреплены стойки с дисками сферической формы. Диски установлены с возможностью вращения и регулирования угла атаки, а их оси наклонены к плоскости поверхности земли под острым углом. Рама выполнена с возможностью регулирования величины заглубления дисков и снабжена транспортным колесным ходом, а также выравнивающими, регулируемыми катками или модулями катков. Катки или модули катков могут быть выполнены, например, спирального типа. Диски в рядах направлены вогнутой или выпуклой стороной к продольной оси симметрии агрегата таким образом, что количество дисков каждого ряда с обеих сторон одинаково. В смежных рядах диски смещены на величину, равную частному от деления междискового расстояния на количество рядов. Рама агрегата выполнене в виде центральной хребтовой балки, на которой расположены поперечные брусья. Поперечные брусья несут стойки с креплением бандажного типа и рабочими дисками. Внутренние концы поперечных брусьев закреплены к балке с помощью шарниров карданного типа, а наружные их концы - к продольным брусьям с помощью осей шарниров, образуя параллелограммные секции. Секции оснащены талрепами для регулирования угла атаки дисков, а также передними опорными колесами, ограничивающими глубину врезания дисков переднего ряда. Балка содержит винтовой, домкратный механизм подъема и опускания тяговой сцепки. На балке смонтированы направленные навстречу друг к другу вогнутыми сторонами рабочие сферические диски для обработки почвы в центральной зоне ширины захвата. Такое конструктивное выполнение позволит повысить надежность почвообрабатывающего устройства за счет упрощения его конструкции, повысить ремонтопригодность и снизить энергозатраты на обработку почвы. 6 ил.
