КОМБИНИРОВАННАЯ ВЕРТИКАЛЬНО - РОТОРНАЯ МАШИНА

Номер публикации патента: 2452159

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010144125/13
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: A01B049/02
Аналоги изобретения: SU 635906 A, 15.12.1978. SU 1064880 A, 07.01.1984. RU 2215388 C1, 10.11.2003. SU 1068055 A, 23.01.1984. US 4181180 A, 01.01.1980.

Имя заявителя: Государственное научное учреждение Всероссийский научно-исследовательский институт механизации сельского хозяйства (ГНУ ВИМ Россельхозакадемии) (RU)
Изобретатели: Жук Алексей Феодосьевич (RU)
Измайлов Андрей Юрьевич (RU)
Беляева Наталья Ивановна (RU)
Гаврилин Максим Алексеевич (RU)
Шанцева Наталья Петровна (RU)
Патентообладатели: Государственное научное учреждение Всероссийский научно-исследовательский институт механизации сельского хозяйства (ГНУ ВИМ Россельхозакадемии) (RU)

Реферат

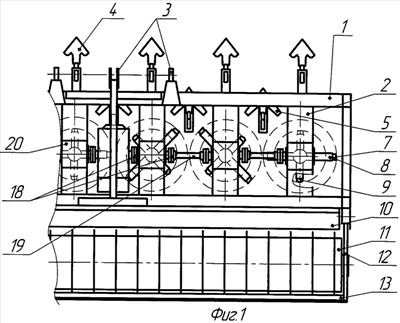

Машина содержит раму с присоединительным устройством. На раме установлены механизмы привода, роторы с вертикальной осью вращения и рабочими элементами на них, а также стойки с лапами. Стойки с лапами размещены перед зонами сближения тел вращения роторов. Закрепленные на роторе рабочие элементы выполнены разной длины и установлены поочередно на разном расстоянии от его оси. Длинные рабочие элементы установлены ближе к оси ротора, а их нижние концы размещены ниже лап. Перед осями роторов, не выше нижних концов длинных рабочих элементов ротора, размещены глубокорыхлители с конструкционной шириной, меньшей, чем ширина захвата лапы. Сумма ширины захвата лапы и глубокорыхлителя меньше большего диаметра ротора. Такое конструктивное выполнение позволит улучшить качество обработки почвы за счет формирования в ее нижней части мелкокомковато разрыхленных полос, снизить энергозатраты на глубокую обработку почвы, а также улучшить накопление влаги в почве и предотвратить сток воды на склонах. 1 з.п. ф-лы, 3 ил.
