RU 2195094 С2, 27.12.2002. RU 2268563 C1, 27.01.2006. SU 1512498 A1, 07.10.1989. SU 398184 A, 17.07.1971. SU 1628871 A1, 23.02.1991. SU 1565363 A1, 23.05.1990.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Волгоградская государственная сельскохозяйственная академия (RU)
Изобретатели:
Абезин Валентин Германович (RU) Цепляев Алексей Николаевич (RU) Абезин Дмитрий Александрович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Волгоградская государственная сельскохозяйственная академия (RU)
Реферат

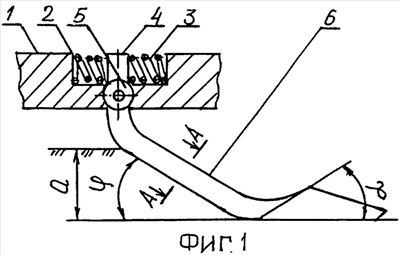

Рабочий орган содержит раму с жестко присоединенным к ней продольным брусом. На брусе шарнирно и с возможностью колебаний в продольной вертикальной плоскости установлен рыхлительный рабочий орган со стойкой. Стойка выполнена отклоненной назад под углом трения движения материала стойки о почву. Стойка сопряжена в верхней части с вертикальным хвостовиком по радиусу, а в нижней части - со стрельчатой плоскорежущей лапой. Передняя часть стойки имеет заострение под углом, обеспечивающим перерезание сорняков и сдвиг их к плоскости стрельчатой лапы. Стрельчатая лапа установлена под углом подъема к горизонтальной плоскости, обеспечивающим рыхление почвы без выноса нижних влажных слоев на поверхность. Лапа имеет угол раствора меньше двойного угла трения движения материала лапы о почву. Вертикальный хвостовик установлен в продольном брусе с помощью цилиндрической головки и зафиксирован пальцем. Верхняя часть вертикального хвостовика зафиксирована между пружинами сжатия, установленными в проточке продольного бруса. Такое конструктивное выполнение позволит снизить энергетические затраты за счет направленных автоколебаний рабочего органа при рыхлении почвы без выноса влажных слоев на поверхность почвы. 3 ил.
