DE 9402062 U1, 23.06.1994. RU 22550045 С2, 20.04.2005. DE 9312059 U1, 20.01.1994. US 2002/0169011 A1, 14.11.2002. US 6176445 B1, 23.01.2001. SU 906405 A, 28.02.1982.
Имя заявителя:
АХВИ Машиненбау ГмбХ (DE)
Изобретатели:
ВИЛЛИБАЛЬД Артур (DE)
Патентообладатели:
АХВИ Машиненбау ГмбХ (DE)
Приоритетные данные:
11.07.2006 DE 102006032295.9
Реферат

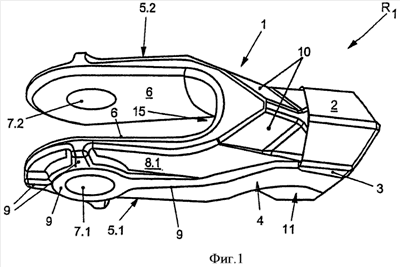

Изобретение относится к сельскохозяйственному машиностроению, в частности к режущим элементам для измельчения органических веществ, органических материалов, почвы, растительных культур или подобных материалов, в частности для мульчирования, шинкования и рубки. Режущий элемент выполнен с возможностью неразъемного или разъемного соединения с измельчающим ротором, а также соединения крепежными средствами с базовым элементом. Базовый элемент имеет соответствующую боковую сторону, которая для передачи сил находится в контакте по меньшей мере с одной задней стороной режущего элемента, обращенной от резца. Базовый элемент имеет резцедержатель, который по существу состоит из корпусного элемента. От корпусного элемента отходят две расположенные на расстоянии друг от друга полки. В концевых областях полок выполнены соосные отверстия. На корпусном элементе образован усиливающий выступ, который выступает под полку и образует усиление с целью восприятия сил, которые возникают в области резца. Такое конструктивное выполнение позволит оптимизировать приложение и передачу сил на держатель или ротор, обеспечить надежность и стабильное соединение режущего элемента с ротором, а также уменьшить износ режущего элемента. 22 з.п. ф-лы, 4 ил.
