RU 2353080 C1, 27.04.2009. RU 2246811 C1, 27.02.2005. SU 1720507 A1, 23.03.1992. RU 26359 U1, 10.12.2002. GB 1046116 A, 19.10.1966.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Мордовский государственный университет им. Н.П. Огарева" (RU)
Изобретатели:
Купряшкин Владимир Федорович (RU) Безруков Анатолий Владимирович (RU) Наумкин Николай Иванович (RU) Чаткин Михаил Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Мордовский государственный университет им. Н.П. Огарева" (RU)
Реферат

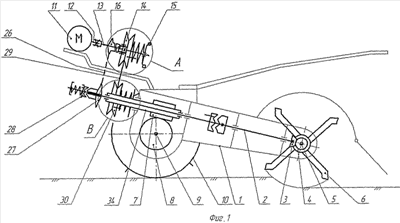

Фреза включает электропривод, расположенный на корпусе. На центральном валу электропривода установлены предохранительная муфта, коническая шестерня, кинематически связанная с зубчатым коническим колесом, и червяк. Зубчатое колесо установлено на полуосях с фрезерными рабочими органами. Червяк кинематически связан с червячным колесом, установленным на полуосях с ходовыми колесами. Фреза дополнительно снабжена клиноременным вариатором, состоящим из ведущего шкива с механизмами регулировки и управления и ведомого шкива. Ведущий шкив и механизмы регулировки и управления закреплены на промежуточном валу. Промежуточный вал жестко соединен с валом электродвигателя. Ведомый шкив кинематически связан клиновым ремнем с ведущим шкивом. Червяк жестко установлен на полом валу, шарнирно установленном на центральном валу. Такое конструктивное выполнение позволит повысить качество обработки почвы, курсовой устойчивости и эффективности использования почвообрабатывающей фрезы. 4 з.п. ф-лы, 4 ил.
