RU 2350060 C1, 27.03.2009. SU 733528 A, 19.05.1980. RU 2137327 C1, 20.09.1999. RU 2132599 C1, 10.07.1999. RU 2081531 C1, 20.06.1997. US 4660649 A, 28.04.1987.
Имя заявителя:
ФГОУ ВПО "Мичуринский государственный аграрный университет" (RU), ООО "Научно-производственный центр "ТехноСад" (RU)
Изобретатели:
Бросалин Василий Григорьевич (RU) Манаенков Константин Алексеевич (RU)
Патентообладатели:
ФГОУ ВПО "Мичуринский государственный аграрный университет" (RU) ООО "Научно-производственный центр "ТехноСад" (RU)
Реферат

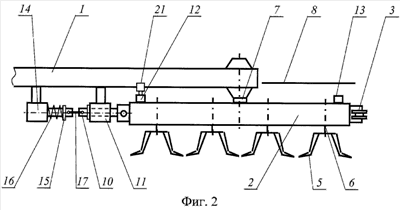

Машина содержит раму, к которой присоединен корпус многовального цилиндрического редуктора, и механизм управления поворотом, обеспечивающий поворот корпуса при обходе штамба на 180°. Корпус выполнен с упорами и демпферами на противоположных концах и фрезерными барабанами на вертикальных выходных валах. Корпус выполнен с возможностью поворота относительно центрального приводного вала. Механизм управления поворотом корпуса выполнен в виде подпружиненного щупа с толкателем, пальца и двух кулачков. Палец размещен подвижно во втулке, закрепленной на раме. Кулачки расположены симметрично относительно оси на верхней поверхности корпуса. Механизм управления снабжен электрической системой, содержащей электромагнит, промежуточное реле и два переключателя. Электоромагнит кинематически связан с пальцем. Один переключатель кинематически соединен через толкатель со щупом, а другой поочередно взаимодействует с кулачками при поворотах корпуса. Электромагнит имеет устройство блокирования электрических контактов переключателя, соединенного со щупом. Такое конструктивное выполнение позволит проводить обработку приствольных полос сада без повреждений штамбов деревьев, а также повысить надежность работы устройства. 3 ил.
