RU 2177680 С1, 10.01.2002. RU 2177681 С1, 10.01.2002. SU 1142907 A1, 07.07.1989. SU 1026665 A, 07.07.1983. SU 1736354 A1, 30.05.1992. US 1909752 A, 16.05.1933. US 2688910 A, 14.09.1954.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Московский государственный университет природообустройства" (RU)
Изобретатели:
Макаров Александр Алексеевич (RU) Палкин Николай Александрович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Московский государственный университет природообустройства" (RU)
Реферат

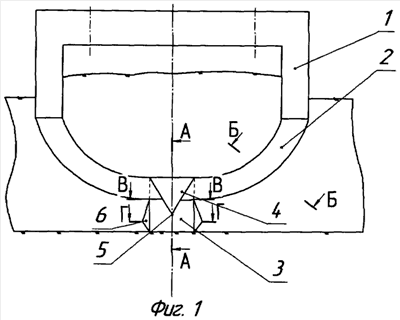

Орудие содержит двухстоечный каркас, наклонные криволинейные режущие стойки которого в нижней части соединены между собой лемехом. Лемех выполнен составной конструкции, состоящей из наклоненного по ходу движения ножа и полуовального конусного клина. Клин ориентирован выпуклой частью во внутреннее пространство орудия и наклонен в продольной плоскости по ходу движения таким образом, что его вершина лежит на оси ножа и сдвинута назад по ходу движения относительно его режущей кромки. Боковые поверхности клина, сопрягающиеся с основаниями наклонных криволинейных стоек, имеют общие линии соприкосновения по всей ширине этих стоек, лежат на режущей поверхности ножа и сходятся к вершине клина. Выпуклая по форме часть полуовального конусного клина наклонена под углом 10-12° относительно режущей поверхности ножа. Полуовальный конусный клин и нож, на который этот клин установлен, образуют конструкцию лемеха. Наклонные стойки по своей длине имеют выпуклое поперечное сечение. Радиусы кривизны выпуклых рабочих поверхностей стоек изменяются в зависимости от глубины расположения рассматриваемых сечений. Такое конструктивное выполнение позволит обеспечить равномерность разуплотнения и повысить качество обработки почвы по всему профилю пласта, а также снизить энергоемкость процесса рыхления почвы. 1 з.п. ф-лы, 5 ил.
