Туболев Сергей Семенович (RU) Туболев Максим Сергеевич (RU) Шеломенцев Сергей Иванович (RU)
Патентообладатели:
Закрытое Акционерное Общество "КОЛНАГ" (RU)
Реферат

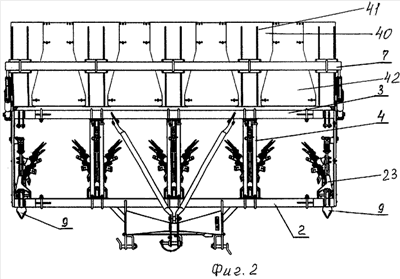

Культиватор-гребнеобразователь содержит раму, включающую навесное устройство, продольные балки и боковины, связанные посредством переднего и заднего поперечных брусьев. Рама снабжена дополнительным поперечным брусом, взаимодействующим с боковинами. На раме с возможностью регулирования по высоте установлены промежуточные и боковые вертикальные рыхлители. Рыхлители состоят из составной стойки и долотообразного ножа. Верхняя часть стойки выполнена в виде планки с вертикально расположенными сквозными отверстиями и связана посредством накладных запирающих кронштейнов с нижней частью. Свободный конец нижней части отогнут вперед по направлению движения культиватора и снабжен площадкой. На площадке установлен съемный долотообразный нож. Стойки промежуточных рыхлителей закреплены на продольных балках либо в передней, либо в задней их зонах, либо и там и там. Стойки боковых рыхлителей закреплены либо на переднем поперечном брусе, либо на заднем поперечном брусе, либо и там и там. На раме установлены сдвоенные промежуточные и одинарные боковые правый и левый ротационные рыхлители. Каждый ротационный рыхлитель состоит из диска с закрепленными на них изогнутыми ножами. Диски ротационных рыхлителей свободно установлены на осях опорных вилок. Один конец вилок промежуточных ротационных рыхлителей шарнирно установлен на продольной балке в их передней зоне. Один конец вилок боковых ротационных рыхлителей шарнирно установлен на переднем поперечном брусе. Другие концы вилок в зоне опор дисков подпружинены. Верхние концы пружин промежуточных рыхлителей связаны с продольными балками в их задней зоне. Верхние концы пружин боковых рыхлителей связаны с боковинами в их задней зоне. Изогнутые ножи ротационных рыхлителей своими плоскими поверхностями закреплены на одной плоскости диска так, что боковые грани каждого ножа расположены на хордах диска, а их свободные концы отогнуты от плоскости диска с образованием тарельчатой формы. Сдвоенные ротационные рыхлители закреплены на осях вилок с образованием острого угла, направленного вершиной в сторону движения культиватора. Одинарные боковые ротационные рыхлители повернуты в сторону боковин культиватора. На дополнительном поперечном брусе закреплен гребнеобразователь, включающий сдвоенные средние формирователи и два усеченных боковых правый и левый формирователи. Формирователи выполнены коробчатой формы. Каждый сдвоенный формирователь включает средний двухгранный лемех с примыкающими к нему правым и левым удлинителями и центральную двухгранную накладку. Боковые формирователи являются зеркальными, и каждый из них включает усеченный средний угловой лемех, удлинитель либо правый, либо левый и усеченную центральную накладку. Каждый средний двухгранный лемех закреплен на несъемной пластине с нижней ее стороны, а верхняя сторона снабжена кронштейнами. Посредством кронштейнов формирователи закреплены на дополнительном поперечном брусе. Соседние несъемные пластины соединены съемными пластинами. Такое конструктивное выполнение позволит снизить энергоемкость культиватора и упростить конструкцию его привода, упростить сборку и разборку культиватора, повысить эффективность обработки междурядий и почвы. 4 з.п. ф-лы, 10 ил.
