ПЛУГ - УДОБРИТЕЛЬ

Номер публикации патента: 2384033

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008142927/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: A01B017/00   A01B049/06
Аналоги изобретения: RU 2328102 C2, 10.07.2008. RU 2129349 C1, 27.04.1999. SU 743608 A, 30.06.1980. SU 923389 A, 30.04.1982. WO 90/15520 A1, 27.12.1990. CA 1178850 A, 04.12.1984.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования Волгоградская государственная сельскохозяйственная академия (RU)
Изобретатели: Абезин Валентин Германович (RU)
Цепляев Алексей Николаевич (RU)
Цепляев Виталий Алексеевич (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования Волгоградская государственная сельскохозяйственная академия (RU)

Реферат

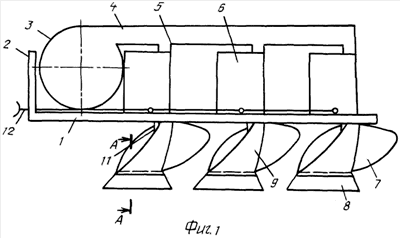

Плуг включает закрепленные на раме отвальные корпуса и туковысевающие аппараты с тукопроводами. Туковысевающие аппараты снабжены воздушной системой для напорной подачи удобрений. Система подачи удобрений включает высоконапорный вентилятор с приводом от гидромотора и воздухопроводом. Воздухопровод имеет отводы к каждому туковысевающему аппарату. Тукопроводы установлены за стойками отвальных корпусов и герметически соединены со щелями, выполненными между лемехом и отвалом корпусов и направленными по касательной к лемеху. Сопряжение тукопроводов со щелями выполнено по дуге окружности. Туковысевающий аппарат включает герметически закрытую цилиндрическую банку, на днище которой размещен диск-дозатор. Диск-дозатор представляет собой ротор, лопасти которого выполнены по логарифмической спирали. Диск-дозатор выполнен сменным, а толщину диска-дозатора выбирают в зависимости от нормы внесения удобрений. В крышке цилиндрической банки выполнен патрубок для соединения с отводом воздухопровода. Патрубок соединен каналом в цилиндрической банке с высевающим окном. Высевающее окно выполнено в днище банки. Передняя стенка канала имеет ограничитель слоя высоты удобрений. На приводном валу туковысевающего аппарата предусмотрен ворошитель. Привод туковысевающих аппаратов выполнен от вала отбора мощности трактора. Такое конструктивное выполнение позволит снизить тяговое сопротивление и обеспечить равномерное распределение удобрений по ширине пахотного слоя. 4 ил.
